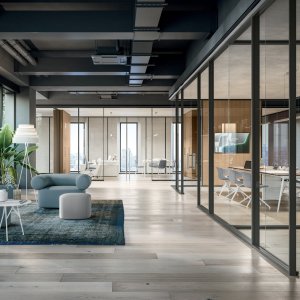

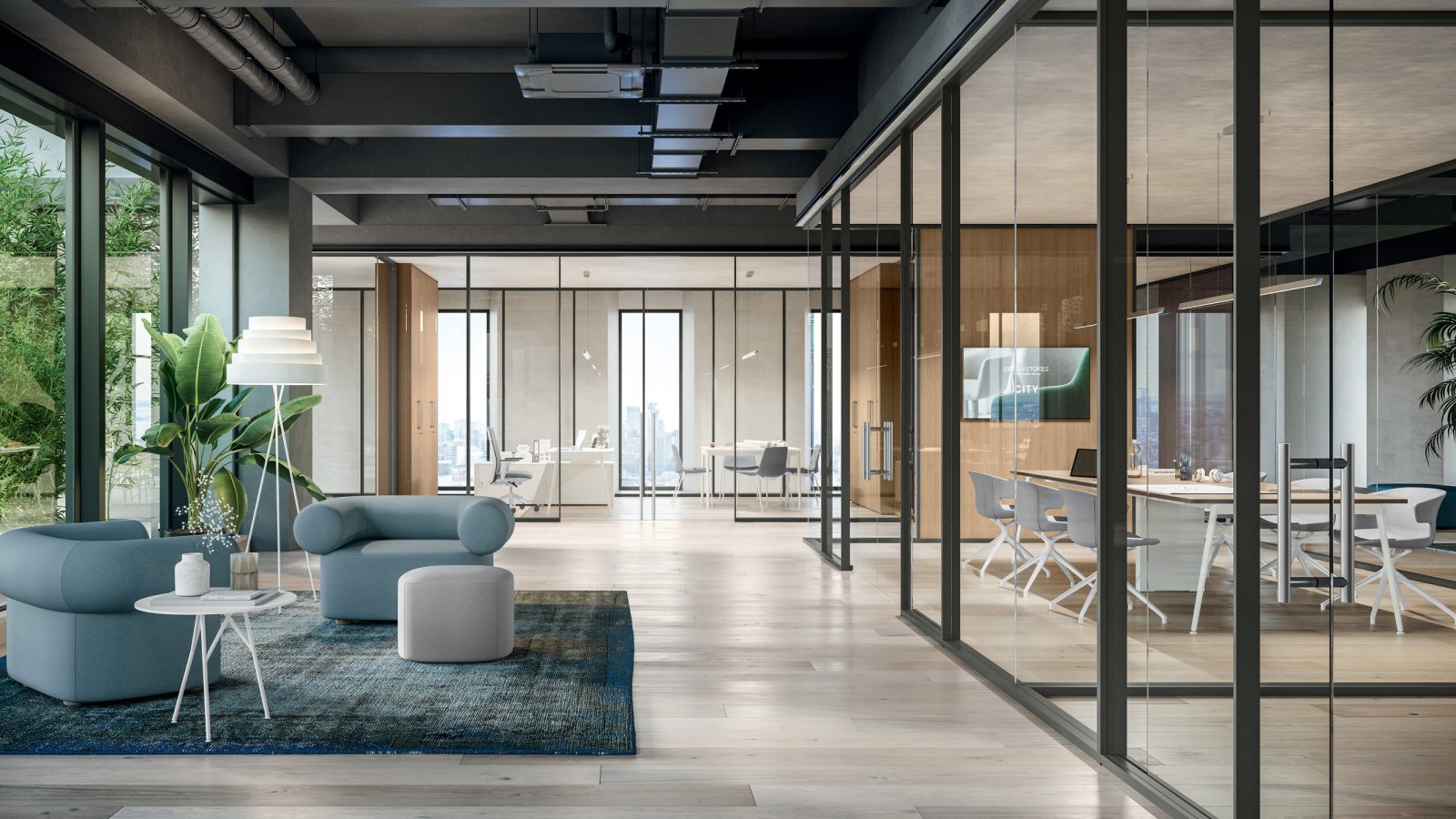

Divisória de vidro M1 da Quadrifoglio num escritório aberto

O trinco elétrico do M1 M2 M3 abre mesmo sem eletricidade

Quadrifoglio
M1 M2 M3
M1 M2 M3 Preço indicativo — cada projeto é único
Condições profissionais disponíveis
Desde € 9.200

Já tem uma ideia?

Condições dedicadas a empresas, profissionais e gabinetes de projeto

Uma sala fechada por vidro tem um risco que ninguém desenha: ficar lá dentro. As portas simples do sistema de divisórias M1-M2-M3 podem receber um trinco elétrico alimentado a baixa tensão, entre dez e vinte e quatro volts, associado a um puxador com parte fixa de um lado e manípulo livre do outro. O efeito é simples e importante: mesmo em caso de falta de energia, sair da sala continua a ser possível.

O mesmo cuidado atravessa o resto do programa de portas: batentes com três dobradiças de pivô e abertura até cento e oitenta graus, bordo em resina anti-impacto, grelha de ventilação nas portas cegas e guilhotina acústica no pavimento. As passagens livres declaradas são de 875 e 837 milímetros.

Uma divisória desenha-se antes de se encomendar: envie-nos a planta, o gabinete técnico da Quadrifoglio verifica-a, e os módulos regressam contados um a um.

Informações técnicas baseadas nos dados declarados pelo fabricante.

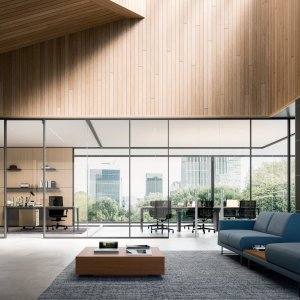

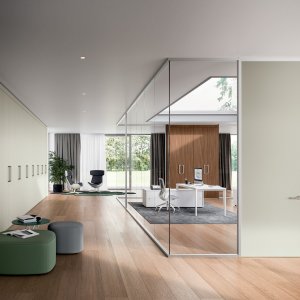

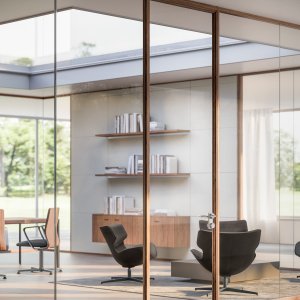

Sistema: divisória monolítica envidraçada M1-M2-M3, partições interiores de altura total, envidraçadas ou parcialmente cegas
Fabricante: Quadrifoglio Group (Mansuè, Treviso, Itália)
Design: Quadrifoglio Group

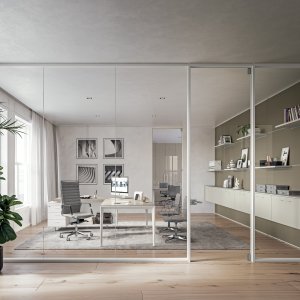

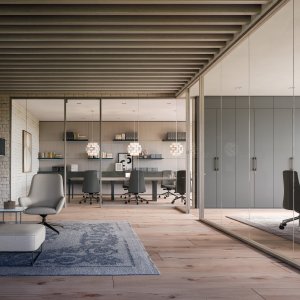

Três famílias segundo a secção do perfil: M1 perfil 100 × 40 mm de uma lâmina · M2 perfil 100 × 40 mm de dupla lâmina · M3 perfil 55 × 40 mm de uma lâmina
Alturas: de 2100 a 3340 mm

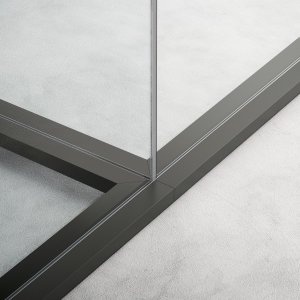

Perfis: alumínio extrudido de 1,5 mm, anodizado e lacado a pedido; juntas herméticas contra a acumulação de pó; dispositivo inferior de regulação em altura do vidro até ±15 mm; prendedores nos perfis horizontais que evitam a queda acidental

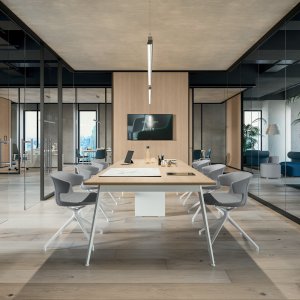

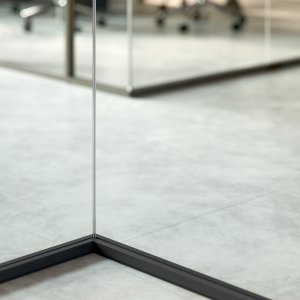

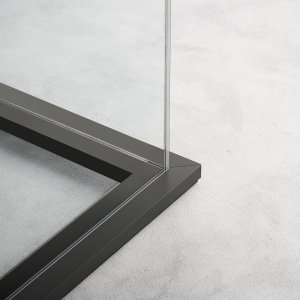

Módulos: início e fim em vidro ou painel, intermédios, canto fixo de 90°, nós de duas, três e quatro vias (o de quatro com perfil circular), módulo de continuidade madeira/vidro, módulo técnico com tomadas
Peso máximo por metro linear (H 3340 mm, vidro 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

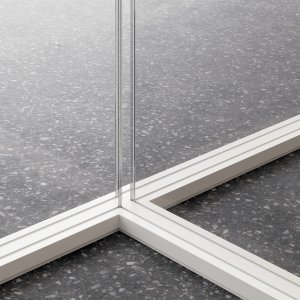

Vidros: temperado de 10 e 12 mm transparente ou acetinado; laminado 10,38 e 12,38 mm (PVB 0,38); laminado acústico 10,76 e 12,76 mm (PVB 0,76), também acetinado; juntas transparentes que unem as lâminas em continuidade

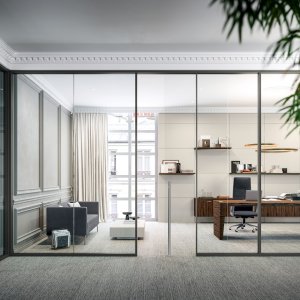

Painéis cegos: melamina de série, lacados ou folheados a madeira. Em M1 e M2 as duas faces do mesmo módulo podem ter acabamentos diferentes; em M3 o acabamento é único nas duas faces

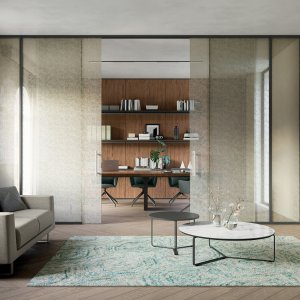

Portas: batentes cegas de 40 mm com bordo em resina anti-impacto de 2 mm; batentes em vidro temperado de 10 mm; batentes em vidro emoldurado (lâmina de 6 mm em aro de 40 × 15 mm); correr em vidro temperado de 10 mm, simples de 100-200 cm ou duplas de 200-400 cm com travagem amortecida na abertura e no fecho (travão não combinável com o perfil M3). Três dobradiças de pivô por folha, abertura até 180°
Acessibilidade declarada: passagem livre de 875 mm nas batentes abertas a 90° e 837 mm nas de correr simples; puxadores a cerca de 900 mm do chão (±50)
Acessórios: guilhotina acústica de pavimento com descida automática (excluída em portas de vidro com bordo polido e sobre alcatifa), grelha de ventilação em portas cegas, trinco elétrico de 10-24 V com puxador fixo e manípulo livre para a saída de emergência

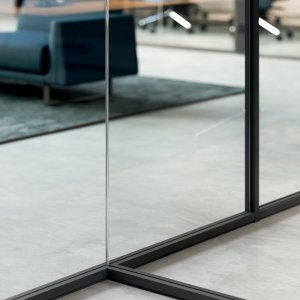

Divisória autoportante: possível com aro superior de 100 × 30 mm, independente do teto; cantos e nós devem ser perfis estruturais de alumínio; o projeto é verificado com o gabinete técnico antes da encomenda

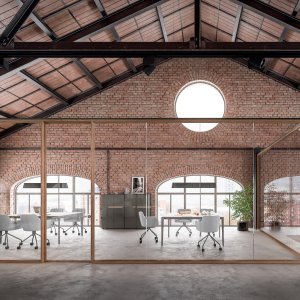

Acabamentos: alumínio anodizado acetinado mate, RAL à escolha, Ouro, Bronze, Corten, Cinza Sombra; perfis também revestidos com pré-composto de 0,6 mm com colas de poliuretano, lixados e lacados em acrílico de base aquosa; madeiras Olmo Cinzento e Nogueira Americana
Ensaios declarados: impacto de corpo mole de 50, 3, 1 e 0,5 kg (UNI 10880:2000 5.1-5.4); isolamento acústico segundo UNI EN ISO 10140-2:2010 e UNI EN ISO 717-1:2013 — M1 de Rw 33 a 38 dB, M2 de 36 a 42 dB, M3 de 33 a 38 dB; painéis com suporte em Euroclasse B-s1,d0 (EN 13501-1) a pedido
Sustentabilidade e sistemas de gestão: painéis em madeira reciclada a 100%, CATAS Quality Award CARB, resinas sem substâncias SVHC; UNI EN ISO 9001:2015, 14001:2015 e 45001:2018; FSC e Pannello Ecologico

La Mercanti Srl — o seu parceiro para projetos de design e contract desde 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Fornecimento, orçamentos, especificações e apoio ao projeto em Portugal e no mundo.

Documentos e catálogos

Quadrifoglio Catálogo Escritório de Direção Quadrifoglio Catálogo paredes divisórias Desking & Meeting Catálogo Reception Systems Catálogo Quadrifoglio Acabamentos e materiais

Indique-nos os acabamentos que pretende avaliar

€ 120

Valor deduzido na sua primeira encomenda

Perguntas Frequentes

Como funciona o trinco elétrico?
É alimentado a baixa tensão, entre dez e vinte e quatro volts, e combina-se com um puxador de parte fixa e manípulo livre, para que a sala possa ser deixada mesmo sem energia.
Quem faz a cablagem?
A alimentação do dispositivo fica a cargo do cliente; o fabricante indica-o expressamente na ficha técnica.
Que passagem livre têm as portas?
Oitocentos e setenta e cinco milímetros nas batentes abertas a noventa graus e oitocentos e trinta e sete nas de correr simples.
As portas cegas podem ventilar?
Sim, através de uma grelha de ventilação prevista para a passagem de ar.
Existe alternativa de correr?
Sim: portas de correr em vidro temperado, simples ou duplas, com travagem amortecida na abertura e no fecho.

Como prever a segurança de uma sala fechada em vidro

O vidro tranquiliza a vista e não resolve a saída. Cinco pontos a verificar.

Comece pelo sentido de abertura
A folha deve abrir para onde a evacuação exige, não para onde sobra espaço.
Verifique a saída sem energia
Um trinco elétrico deve manter um manípulo livre pelo lado de dentro.
Meça a passagem livre
O valor útil é o que resta com a porta aberta, não a largura da folha.
Pense na ventilação
Salas pequenas e fechadas precisam de grelha, sobretudo com portas cegas.
Submeta a planta
A La Mercanti envia o desenho ao gabinete técnico da Quadrifoglio antes da encomenda.
